Подскажите, плиз, варианты. Тема не моя .Я занимаюсь монтажём котельных. А кровельщики съезжают с решения прблемы. help.gif
Буду признателен за предоставленное графическое решение.
Отредактировано транзит (2007-12-29 08:37:51)
Дымоудаления через кровлю из металлочерепицы
Страница: 1
Сообщений 1 страница 10 из 10
Поделиться12007-12-29 08:10:42
Поделиться22007-12-29 09:45:26
А вопрос то в чём? Как обойти герметично трубу жестью на металлочерепичной крыше? Или другое чего?
Поделиться32007-12-29 11:55:23
Да. Надо герметично обойти трубу. В комплекте с коаксиальным дымоходом идёт комплект манжетов-наружный и внутренний. Была б ровная поверхность, проблем 0. А так кровельщики съехали на нас, мне кажется полность расписавшись в своём непрофесианолизме. Я то смогу поставить манжеты и уйти, но за шиворот потечёт заку и он точно кровельщиков подтянет.
Поделиться42007-12-29 18:37:28
- Members
- Откуда: Новочеркасск
- Зарегистрирован: 2006-02-08
- Приглашений: 0
- Сообщений: 1295
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 55 [1969-04-06]
- Провел на форуме:
Не определено - Последний визит:
2015-09-14 17:12:09
Да. Надо герметично обойти трубу. В комплекте с коаксиальным дымоходом идёт комплект манжетов-наружный и внутренний. Была б ровная поверхность, проблем 0. А так кровельщики съехали на нас, мне кажется полность расписавшись в своём непрофесианолизме.
Так какая кровля? Материал? Уклон?
Вообще хорошо бы фото места прохода через крышу.
А обычно это делается так. В плоский лист вшивается обечайка (гильза, патрубок) с сохранением угла наклона кровли. А затем эта штука вшивается или монтируется в покрытие кровли.
А на счет профессионализма кровельщиков тут не очень! Я когда делал кровли долгое время такие вещи заказывал у жестянщиков отдельно, а уже вмонтировать это в кровлю дело кровельщиков.

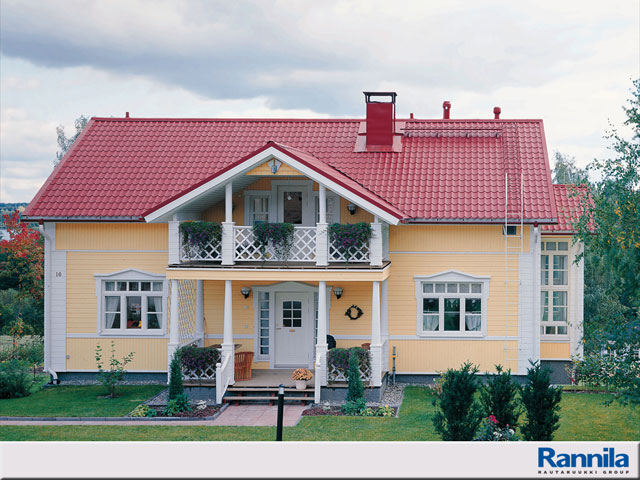

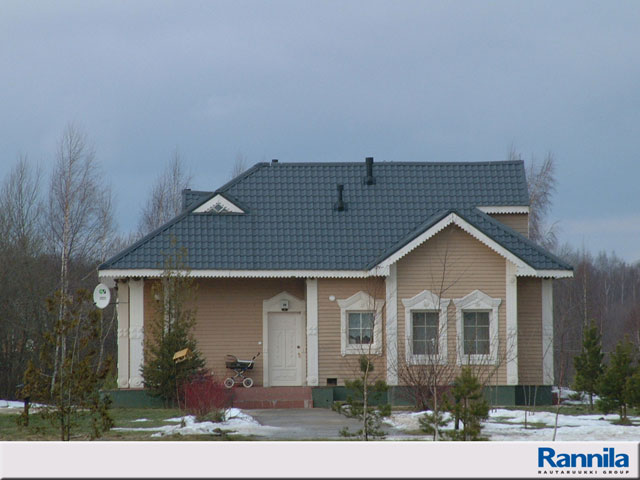

Выглядит все это примерно так:
Поделиться52007-12-29 18:41:12
На крыше все выступающие предметы обходят кровельщики, это уже даже не "де факто", а просто "по умолчанию". А что было первично, ваша труба уже стояла и они стали крыть крышу или они покрыли крышу, а потом продолбили дырку, нарушили ихнюю жесть и вывели наружу трубу? Если второе, то есть ньюансы, особливо для не ровной поверхности(металлочерепица).
А лучше выложи фото, так яснее будет, т.к. в каждом конкретном случае могут быть различные оптимальные решения. buba.gif
Отредактировано EK(LT) (2007-12-29 22:03:26)
Поделиться62007-12-29 18:54:32
В том-то и дело, что по согласованию дали диаметры, место указали. Да и диаметры смешные 110мм-коаксиальный дымоход, 2 шт, но по металлочерепице. Я принцип знаю, попытаюсь уточниться.
Может быть для таких моментов существуют элементы конструкции кровли (плоские не рельефные участки). Т.к. считаю, что очень сложно сделать герметичное примыкание по сложному рельефу кровли.
А фото обязательно скину, не сейчас, правда.
Почему беспокоюсь? Потому что потёки по белоснежной трубе внутри котельной всю эстетику портят.
Отредактировано транзит (2007-12-29 18:56:46)
Поделиться72007-12-29 20:43:58
- Members
- Зарегистрирован: 2007-01-12
- Приглашений: 0
- Сообщений: 400
- Уважение: [+0/-0]
- Позитив: [+0/-0]
- Возраст: 46 [1978-03-25]
- Провел на форуме:
Не определено - Последний визит:
2012-06-05 19:55:42
я в схожей ситуации
делал "выдру" также как на прямоугольную\кирпичную вент.шахту
три сегмента (2 по бокам и нижний) с небольшим отступом от труб а на сами трубы одевал крышку из двух частей ,правда подрезку под нужный диаметр нужно\лучше делать по месту (по возможности сделать отбортовку кромок под трубу\ы)
основная проблема завести верхнюю часть , подрезку лучше делать в средней точке ,относительно верха и низа волны металлочерепицы
сумбурно как то описал 4.gif
Поделиться82007-12-29 21:31:13
я в схожей ситуации...
сумбурно как то описал 4.gif
Да нормально! Главное, что всё это делается.
Отредактировано транзит (2007-12-29 21:32:41)
Поделиться92007-12-29 22:15:15
Насколько я помню, существует три вида проходов сквозь металлочерепицу.
• В плоский лист вшивается обечайка-патрубок. Далее эта конструкция монтируется на кровлю. Но не совсем как на предыдущем фото. Плоский лист надо тянуть до конька. Так по крайней мере рекомендует Ранила.
• Вторым вариантом является использование специально патрубка вентиляции для металлочерепицы. Только он сделан из жёсткого пластика и не факт что подойдёт к вашей трубе.
• Третий вариант универсальный называется ёлочка. Это сужающийся патрубок из ЕПДМ резины. Сверху прорезается отверстие в размер трубы, а нижняя плоская часть прикручивается к любой по конфигурации кровле саморезами.
Поделиться102007-12-29 22:33:28
ВСЕМ большое спасибо!
Виталий, то что надо. hi.gif
